| Lugar de origem: | Shenzhen |
|---|---|
| Marca: | FUJI |
| Certificação: | CE |
| Número do modelo: | NXT-M6III Fuji NXT |
| Quantidade de ordem mínima: | 1 come |
| Detalhes da embalagem: | A caixa de madeira |
| CIRCUNSTÂNCIA: | Novo e usado | USO PARA: | ASM FUJI |
|---|---|---|---|
| Tamanho da máquina: | L: ) M3III×4, M6III×2/645mm 1295mm ((M3III×2, M6III) W: 1900.2mm H: 1476mm | PRAZO DE ENTREGA: | 5-8 dias |
| Número de bocais: | 12 | TIPO: | FUJI |
| tamanho da placa: | 48mm×48mm~534mm×510mm | Largura do módulo: | 645mm |
| Realçar: | NXT-M6iii Chip Mounter Machine,Multi função Chip Mounter Machine,Picareta de Nxt e máquina eletrônicas do lugar |
||

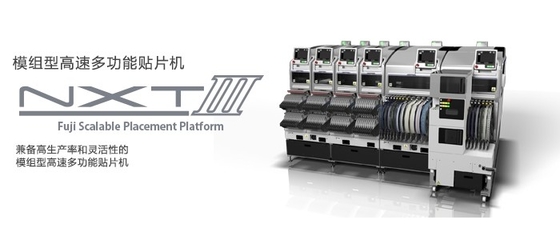

Mounter multifuncional de alta velocidade modular do mounter nxt-m6iii Fuji NXT de Fuji:
NXT - características do produto de alta velocidade da máquina da colocação da multi-função da máquina de Fuji SMT do módulo de M6IIIc:
1, executa a produtividade a mais alta da indústria pela área de unidade
NXT IIIc conseguiu 1 módulo ocupa uma área de somente 0,46 m2 extremamente compacto.
Todos tomaram sua sugestão do conceito de NXT III, levantado aproximadamente 34% da área da produtividade, a área da indústria que a produtividade a mais alta é realizada. (CPH 81300/m2)
* em agosto de 2015, a investigação da empresa.
2, não podem parar a máquina adicionaram componentes.
NXT II e NXT IIIc, alimentador na produção podem ser de carregamento e de descarregamento, e não podem parar os componentes da máquina.
Para componentes da matéria prima, pode igualmente ser adicionado na produção de componentes.
Preparado e pode corresponder à costura material é rico em uma variedade de ferramentas.
|
Tamanho da placa de circuito do objeto (LxW): 48 milímetros x 48 milímetro ~ 534 milímetros x 290 milímetros (dobro que segura especificações da trilha) 48 milímetros x 48 milímetros ~ 534 milímetros x 380 milímetros (únicas especificações de manipulação da trilha) * máximo de manipulação dobro 170 milímetro da trilha (W), em um único trilho do guindaste que segura mais de 170 milímetros. |
Componentes com contagem: Espécie MAX45 (conversão da tira de 8 milímetros) Tempo de carga da placa de circuito: Órbita de manipulação dobro: Segundo de O quando operação contínua, única órbita do punho: 3,4 segundo (M6 IIIc que seguram) entre cada módulo, Largura do módulo: 645 milímetros Tamanho da máquina: L: 1295 milímetro x 2 (M3 x 4, III) de M6 III/645 milímetros (M3 x 2, III M6 III) de W: mmH 1900,2: 1476 milímetros |
|
Precisão da precisão da posição de SMT/coating (avaliação de desempenho do ponto de âncora da avaliação de desempenho): * a precisão de SMT está na empresa sob a condição de resultados da determinação. H24G: +/- 0,025 milímetro (padrão) do modo/+/- 0,038 (modo) (sigma 3) da prioridade da produção milímetros de ≧ 1,00 de CPK V12 / H12HS: +/- 0,038 (sigma 3) milímetros de ≧ 1,00 de CPK H08M H04S/H04SF: +/- 0,040 (sigma 3) milímetros de ≧ 1,00 de CPK H08 / H04/DE: +/- 0,050 (sigma 3) milímetros de ≧ 1,00 de CPK |
Capacidade: * os valores da capacidade estão na empresa sob a condição de resultados da determinação. H24G: 37500 () do modo da prioridade da produção/35000 (modo padrão) CPH V12: 26000 CPH H12HS: 24500 CPH H08M: 13000 CPH H08: 11500 CPH H04: 6500 CPH H04S: 9500 CPH H04SF: 10500 CPH H02: 5500 CPH H02F: 6700 CPH H01-2: 4200 CPH G04: 7500 CPH G04F: 7500 CPH DE: 3000 CPH GL: 16363 DPH (0,22 SEC/dot) |
|
Como componentes seaborne: H24G: 0201-5 milímetros x 5 milímetros de altura: 2,0 milímetros V12 / H12HS: 0402 ~ 7,5 milímetros x 7,5 milímetros de altura: 3,0 milímetros H08M: 0603-45 milímetros x 45 milímetros de altura: 13,0 milímetros H08: 0402 ~ 12 milímetros de altura de X12 milímetro: 6,5 milímetros H04: 1608 ~ 38 milímetros x 38 milímetros de altura: 9,5 milímetros H04S/H04SF: 1608 ~ 38 milímetros x 38 milímetros de altura: 6,5 milímetros H02 / H02F/h01-2/0 f: 1608 ~ 74 milímetros x 74 milímetros (32 milímetros x 180 milímetros) de altura: 25,4 milímetros G04 / G04F: 0402 ~ 15 milímetros por 15 milímetros de altura: 6,5 milímetros |
Alimentador inteligente: correspondendo 4 8 12 16 24 ・ 32 do ・ do ・ do ・ do ・ 44 56 72 larguras do ・ do ・ do ・ do ・ de 88 ・ da tira de 104 milímetros Tubos do alimentador: ≦ do elemento de 4 ≦ 15 milímetros de largura (≦ do tubo do ≦ 6 18 milímetros de largura), 32 elemento largo do ≦ do ≦ 15 do milímetro (≦ do tubo da alimentação de 18 ≦ 36 milímetros de largura) Unidade da bandeja: o tamanho correspondente da placa dos materiais unidade de 135,9 x 322,6 milímetros (especificações de JEDEC) (placa dos materiais - M), 276 x 330 milímetros (unidade da bandeja - LT), 143 x 330 milímetros (unidade da bandeja - LTC)
Opções: Alimentador do disco, PCU IIc (suporte para substituir unidades), máquina da alimentação da colocação do suporte do suporte da fonte de alimentação IIc (material), unidade da substituição de MCU IIc (módulo), implantação de MCU IIc (módulo), implantação do computador da gestão, adaptador de FUJI CAMX, Fujitrax |
Tecnologia eletrônica co do pulmão em excesso da letra de Shenzhen., LTD., dedicado aos fabricantes eletrônicos para fornecer o equipamento de SMT como segue:
Impressora de MPM, Koh Young SPI, aluguer alugado da máquina de SMT
Máquina da colocação de Siemens, máquina de FUJI FUJI SMT, máquina de panasonic SMT
O AOI, solda de reflow do lu Vitronics Soltec, equipamento não padronizado da automatização
A linha de produção equipamento de SMT, e componentes de SMT, materiais de SMT, serviços e soluções suplementares.
